Entendiendo el Azimut y la Elevación

Por Rafael Pons

¿Por qué son tan importantes el azimut y la elevación para nosotros... los PhotoPillers? La respuesta es simple: porque tendremos que saber utilizarlos para poder aprovechar la opción Buscar del Planificador que nos permitirá planificar fotografías con el sol y la luna en cuestión de segundos.

El azimut y la elevación son las dos coordenadas que definen la posición de un cuerpo celeste (sol, luna) en el cielo cuando es observado desde una localización concreta, en un momento determinado.

Imaginemos que deseas que el sol o la luna esté en una determinada posición en el cielo porque te gusta la composición, pues esa posición en el cielo está definida por el azimut y la elevación.


Una representación del azimut y la elevación del sol.

¿Qué es el azimut?

El azimut es el ángulo que forma el Norte y un cuerpo celeste, medido en sentido de rotación de las agujas de un reloj alrededor del horizonte del observador.

Determina la dirección de un cuerpo celeste. Por ejemplo, un cuerpo celeste que se halla al Norte tiene un azimut de 0º, uno al Este 90º, uno al Sur 180º y al Oeste 270º.

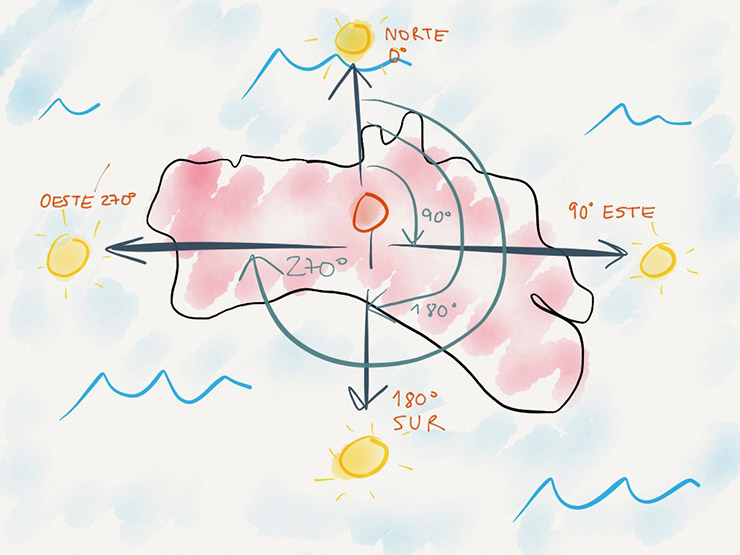

Vista del mapa representando los azimuts: 0º, 90º, 180º y 270º.

En el Planificador encontrarás la información sobre el azimut y la elevación del sol/luna, para la fecha y la hora seleccionados, en uno de los paneles superiores. El azimut también está representado en el mapa por medio de las líneas de azimut y la elevación en la barra de tiempo.

Para ayudarte a comprender mejor cómo se representa el azimut en PhotoPills, he dibujado, sobre las siguientes capturas de pantalla, el Norte y el azimut del sol para dos momentos diferentes.

La primera captura indica que, el 11 de febrero de 2014 a las 10:17 horas, el sol estaba en el azimut 136,5º. Mientras que la segunda captura indica que, el 11 de febrero de 2014 a 15:01 horas, el sol estaba en el azimut 214,6º.

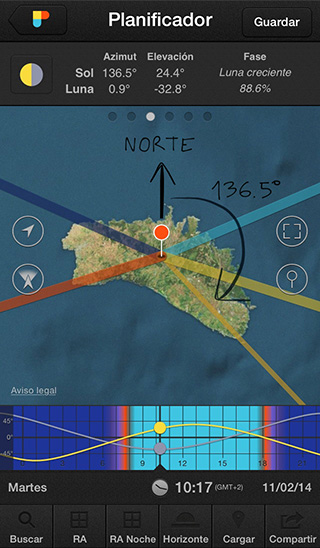

El sol está en el azimut 136,5º.

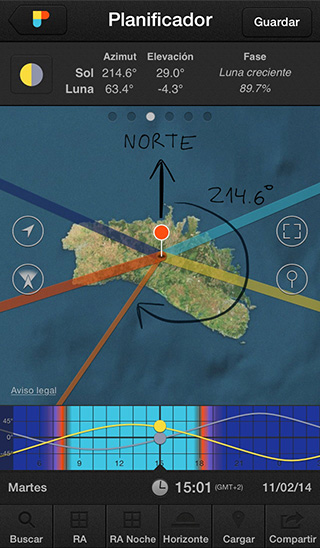

El sol está en el azimut 214,6º.

Puedes aprender más sobre cómo se muestra la información del sol y la luna en el Planificador viendo el siguiente video tutorial:

TRUCOS

  • Observa que el mapa del Planificador está siempre orientado hacia el Norte.

¿Qué es la elevación?

La elevación es la distancia angular vertical que hay entre un cuerpo celeste y el horizonte local del observador o, también llamado, plano local del observador.

Para nosotros, la elevación del sol es el ángulo que forma la dirección de su centro geométrico y el horizonte local del observador.

Diremos que el sol o la luna tienen 12º de elevación cuando su centro geométrico está situado a 12º sobre el horizonte local o plano local del observador.

Los dos dibujos siguientes muestran la elevación del sol respecto dos posiciones diferentes del observador.

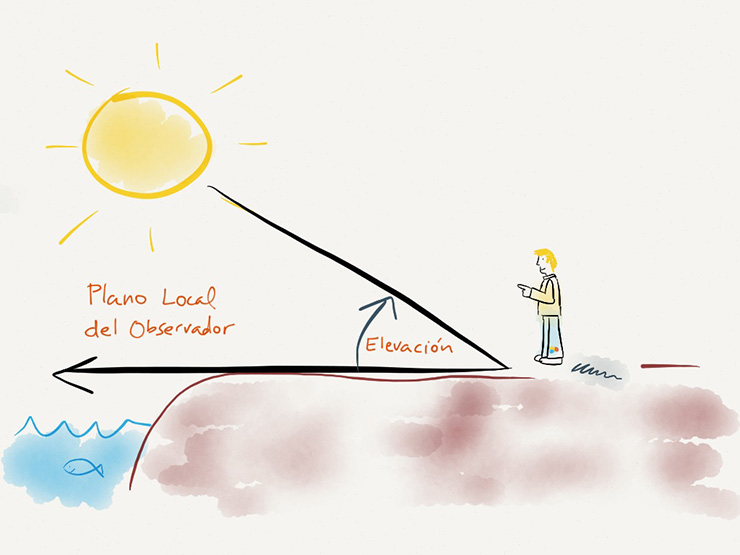

Observador situado en el nivel del mar, plano local y elevación del sol.

Observador situado en la cima de una montaña, plano local y elevación del sol.

Una vez que hayas decidido la posición del sol o la luna en la que te gustaría tenerlos en la foto, el cálculo de la elevación es, a veces, la parte más difícil de la planificación de la toma.

La mejor manera de aprender a manejar el azimut y la elevación que necesitas es mediante el estudio de algunos ejemplos reales. Los siguientes videos te enseñarán cómo hacerlo, paso a paso, para diferentes situaciones:

En el caso que prefieras la lectura, estoy seguro que disfrutarás con estos dos artículos:

En conclusión, el dominio del azimut y la elevación te dará el poder para planificar cualquier foto que te imagines con el sol y la luna, incluyendo: una puesta de luna llena bajo un arco natural, un amanecer entre dos rocas gigantes en una playa virgen, un puesta de sol alineada con la calle principal de tu ciudad o una fantástica luna llena apareciendo de detrás de una colina cercana...

Tú tienes el control... ¡Deja volar tu imaginación!

¡Buenas fotos!
